偏光片的原理、結構及其在機器視覺識別領域的應用

一、引言

在光學領域中，偏光片是一種具有重要作用的光學元件。它能夠選擇性地透過特定偏振方向的光，對光的偏振狀態進行控制和調節。偏光片的應用廣泛，從日常的太陽鏡、液晶顯示器到工業領域的機器視覺識別，都離不開它的身影。本文將深入探討偏光片的基本原理、結構，以及其在機器視覺識別領域的原理分析。

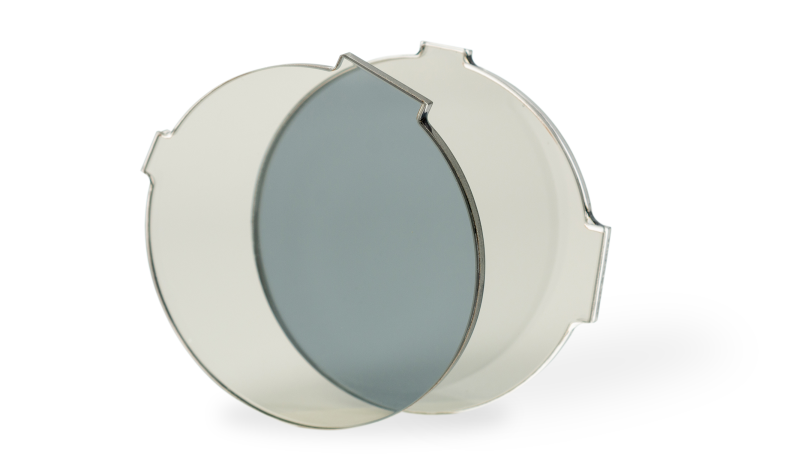

二、偏光片的基本原理

光是一種電磁波，其電場和磁場的振動方向與光的傳播方向垂直。在自然狀態下，光的振動方向是隨機的，這種光被稱為自然光。而偏振光則是指光的振動方向在某個特定平面內，具有特定的方向性。

偏光片的基本原理基于光的偏振特性和物質的二向色性。二向色性是指某些物質對不同方向振動的光具有不同的吸收或透過能力。偏光片中的材料（如碘分子或聚乙烯醇等）具有這種二向色性，能夠選擇性地吸收或阻擋與特定方向垂直的偏振光，從而只允許特定偏振方向的光通過。

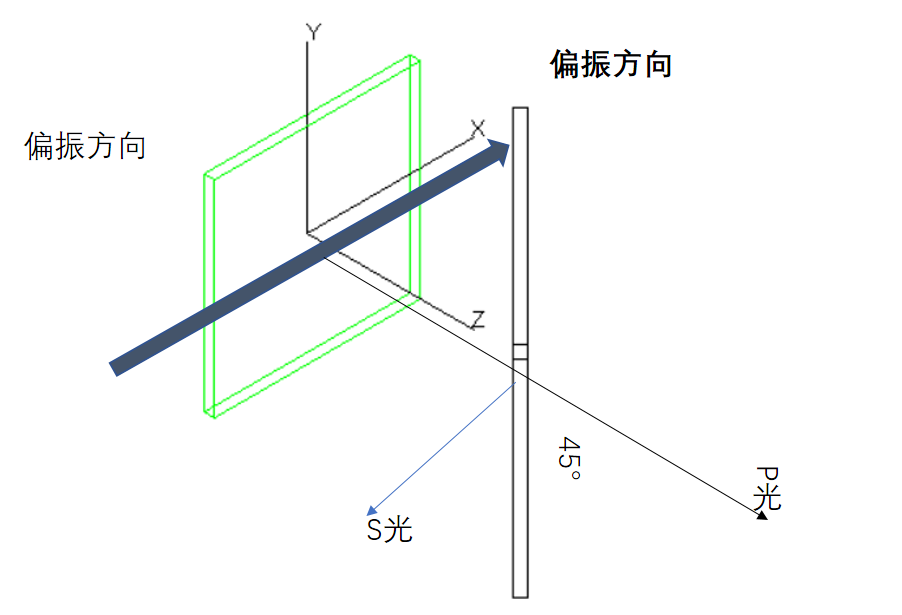

具體來說，當自然光入射到偏光片時，只有與偏光片的偏振軸方向相同的偏振光能夠順利通過，而其他方向的偏振光則被吸收或反射。通過這種方式，偏光片實現了對光偏振狀態的控制和篩選。

三、偏光片的結構

偏光片通常由多層結構組成，主要包括以下幾個部分：

1. 偏振材料層

這是偏光片的核心部分，由具有二向色性的材料構成。常見的偏振材料如聚乙烯醇（PVA），經過拉伸和碘化處理后，其分子排列具有一定的方向性，從而實現偏振功能。

2. 保護膜

位于偏振材料層的兩側，起到保護偏振材料不受外界環境影響的作用。保護膜通常具有良好的耐磨損、耐化學腐蝕和耐高溫性能。

3. 壓敏膠層

用于將偏光片粘貼在其他光學元件或設備上，確保偏光片的穩定性和牢固性。

4. 離型膜

在偏光片未使用時，覆蓋在壓敏膠層上，起到保護壓敏膠的作用。在使用偏光片時，將離型膜剝離。

此外，為了提高偏光片的性能，還可能會添加一些其他的涂層或結構，如防反射涂層、增透膜等。

四、偏光片在機器視覺識別領域的原理分析

機器視覺識別是利用計算機和圖像采集設備獲取圖像，并通過算法對圖像中的信息進行分析和處理，從而實現對目標物體的識別、檢測和測量等任務。在這個過程中，偏光片發揮著重要的作用。

1. 減少反射和眩光

在許多機器視覺應用場景中，如金屬表面檢測、玻璃制品檢測等，物體表面的反射和眩光會嚴重干擾圖像的質量，導致誤判或檢測不準確。偏光片可以有效地減少反射和眩光，因?yàn)榉瓷涔馔ǔ＞哂刑囟ǖ钠穹较颍ㄟ^(guò)使用偏光片可以將其過濾掉，從而提高圖像的對比度和清晰度。

例如，在檢測金屬表面的劃痕或缺陷時，反射光會使劃痕變得不明顯。通過在圖像采集設備前安裝偏光片，并調整其偏振方向，可以顯著減少反射光，使劃痕清晰可見，提高檢測的準確性。

2. 增強圖像的對比度

對于一些對比度較低的物體或場景，偏光片可以通過選擇性地透過特定偏振方向的光，增強圖像的對比度。這有助于突出目標物體的特征，使機器視覺系統更容易識別和分析。

比如，在檢測印刷電路板上的微小元件時，由于元件之間的顏色和亮度差異較小，圖像對比度低。使用偏光片可以增強元件與背景之間的對比度，便于機器視覺系統準確識別和定位元件。

3. 消除背景干擾

在某些情況下，背景光可能會對目標物體的檢測產生干擾。偏光片可以通過調整偏振方向，將背景光中的干擾成分過濾掉，從而使目標物體更加突出。

例如，在檢測透明物體內部的雜質時，背景光會穿過透明物體產生干擾。使用偏光片可以減少背景光的影響，使雜質更容易被檢測到。

4. 偏振編碼

在一些復雜的機器視覺系統中，還可以利用偏光片進行偏振編碼。通過使用多個不同偏振方向的偏光片組合，可以為圖像中的不同區域或物體賦予獨特的偏振編碼信息。然后，通過對編碼后的圖像進行處理和解碼，可以獲取更多關于物體的形狀、紋理和深度等信息。

例如，在三維機器視覺系統中，可以通過不同偏振方向的偏光片和多個圖像采集設備，獲取物體在不同偏振狀態下的圖像，從而實現對物體三維形狀的精確測量和重建。

5. 與其他光學元件配合使用

偏光片常常與其他光學元件如透鏡、濾光片等配合使用，以實現更復雜的光學功能。例如，與透鏡結合可以調整光的聚焦和成像效果，與濾光片結合可以選擇特定波長的光進行檢測。

在實際的機器視覺識別系統中，需要根據具體的應用場景和檢測要求，選擇合適的偏光片類型、偏振方向和安裝方式，以達到最佳的檢測效果。同時，還需要結合先進的圖像處理算法和機器學習技術，對經過偏光處理后的圖像進行準確分析和識別。

五、結論

偏光片作為一種重要的光學元件，其基本原理基于光的偏振特性和物質的二向色性，通過精心設計的結構實現了對光偏振狀態的控制。在機器視覺識別領域，偏光片憑借其減少反射和眩光、增強對比度、消除背景干擾等功能，為提高圖像質量和檢測準確性發揮了關鍵作用。隨著機器視覺技術的不斷發展和應用需求的不斷增加，對偏光片的性能和應用方式也將提出更高的要求，進一步推動偏光片技術的創新和發展。未來，我們可以期待偏光片在機器視覺識別以及更廣泛的光學領域中發揮更加重要的作用，為人類的生產和生活帶來更多的便利和創新。
